Пневматический приводной механизм двойного действия
>

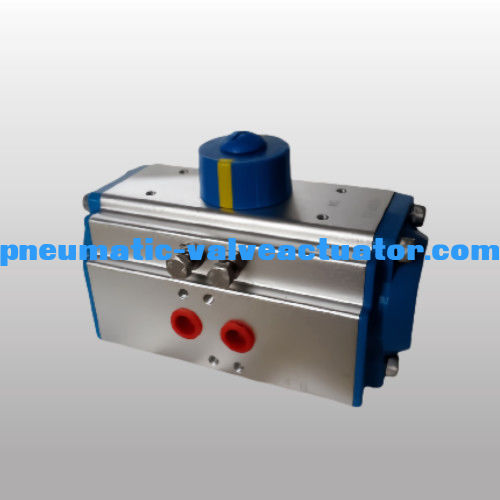

Пневматический привод двойного действия из алюминиевого сплава, реечный, поворот на 90 градусов
|
Пневматический привод двойного действия из алюминиевого сплава, реечный, поворот на 90 градусов
| Место происхождения | Китай |
| Фирменное наименование | OEM |
| Сертификация | CE,ATEX,ISO9001 |
| Номер модели | AT32-AT400 |
Подробная информация о продукции
Тип:
Двойная реакция весла возвращения
Материал:
Сплав алюминия
СТРУКТУРА:
Рака и пинион
Применение:
Автоматический клапан управления
Сила:
Пневматический
Температура:
Нормальная температура, низкая температура, высокая температура
СМИ:
гидравлическое масло или вода
Цвет:
Красный, синий, серый, в соответствии с требованиями клиента, на заказ
Размер:
от 32 до 400 мм
Выделить:
Алюминиевый двойной пневматический исполнитель
,Алюминиевый пневматический приводящий двигатель с 90-градусным поворотом
,Серебряный корпус двойного действия пневматического привода
Условия оплаты и доставки
Количество мин заказа
1 шт.
Цена
10-2000
Упаковывая детали
Пенопласт + картонная коробка + деревянный корпус
Время доставки
3-7 дней
Условия оплаты
T/T
Поставка способности
1000 штук в день
Описание продукта
Алюминиевый двойной пневматический исполнитель, пневматический исполнитель для клапанов с 90-градусным поворотом
Спецификации продукции
90° Поворачивающий пневматический приводящий для клапанов Двойной действия DA Серебряный корпус Пневматический приводящий
| Атрибут | Стоимость |
|---|---|
| Тип | Двойная реакция весла возвращения |
| Материал | Сплав алюминия |
| Структура | Рака и пинион |
| Применение | Автоматический клапан управления |
| Сила | Пневматические |
| Температура | Нормальная температура, низкая температура, высокая температура |
| СМИ | Гидравлическое масло или вода |
| Цвет | Красный, синий, серый или индивидуальный по требованиям клиента |
| Размер | от 32 до 400 мм |
Ключевые особенности:
- Материал: экструдированный алюминиевый сплав
- Угол вращения: 0~90° ±5°
- Структура: вращающийся приводной механизм с стойкой и колесами
- Рабочее давление: 2 ~ 8 bar
- Обработка поверхности: твердое анодирование
- Диапазоны рабочей температуры:
- Нормальная температура: -20oC ((-4°F) ~ 80oC (+176°F)
- Высокая температура: -15oC ((+5°F) ~ 150oC (+302°F)
- Низкая температура: -40oC ((-104°F) ~ 80oC (+176°F)
- Соединение: NAMUR, ISO5211 и DIN3337
- Применение: шаровой клапан, бабочный клапан и вращающаяся машина
- Конечная надпись Цветные варианты: серый, черный, небесно-синий, темно-синий, красный, оранжевый
Конструкция пневматического привода серии AT
- Показатель:Позиционный индикатор с NAMUR для легкой установки принадлежностей
- Пиньон:высокоточная сталь из никелевого сплава, соответствующая стандартам ISO5211, DIN3337, NAMUR
- Корпус привода:Алюминиевый сплав экструзированный ASTM6005 с различными вариантами обработки поверхности
- Конечные надписи:Алюминий из литья под давлением с порошковой полиэфирной краской или другими обработками
- Пистоны:Двойные поршневые стойки с симметричной установкой и обратимым вращением
- Корректировка поездок:Внешние болты регулировки остановки для точной регулировки на 5°
- Спринцы:Предварительно загруженные пружины покрытия для коррозионной стойкости и настраиваемого крутящего момента
- Подшипники и направляющие:Малый трение, долговечный комбинированный материал
- О-кольца:Резина NBR для стандартных температур, витон/силикон для экстремальных условий
Размеры пневматического привода
| Модель | А. | В. | В | D | H × I | G | N | J | К | Л | М | Воздушное соединение |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ATO32 | 110 | 45 | 45 | 20 | 50 × 25 | 12 | 9 | Æ36 | M5 × 7.5 | G1/8" | ||
| AT040 | 122 | 60 | 65 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT052 | 147 | 72 | 72 | 20 | 80 × 30 | 14 | 11 | Æ50 | Æ36 | M6 × 10 | M5 × 7.5 | NAMUR G1/4" |
| AT063 | 172 | 88 | 83 | 20 | 80 × 30 | 18 | 14 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| AT075 | 184 | 100 | 95 | 20 | 80 × 30 | 20 | 14 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| AT083 | 204 | 109 | 103 | 20 | 80 × 30 | 21 | 17 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| AT092 | 262 | 117 | 109 | 20 | 80 × 30 | 22 | 17 | Æ70 | Æ50 | M8 ×13 | M6 × 10 | NAMUR G1/4" |
| АТ105 | 268 | 133 | 121 | 20 | 80 × 30 | 26 | 22 | Æ102 | Æ70 | M10 × 16 | M8 ×13 | NAMUR G1/4" |
| AT125 | 301 | 155 | 143 | 20 | 80 × 30 | 27 | 22 | Æ102 | Æ70 | M10 × 16 | M8 ×13 | NAMUR G1/4" |
| AT140 | 394 | 173 | 152 | 20 | 80 × 30 | 32 | 27 | Æ125 | Æ102 | M12 ×20 | M10 × 16 | NAMUR G1/4" |
| AT160 | 458 | 198 | 174 | 20 | 80 × 30 | 34 | 27 | Æ125 | Æ102 | M12 ×20 | M10 × 16 | NAMUR G1/4" |
| АТ190 | 528 | 232 | 206 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT210 | 532 | 257 | 226 | 30 | 130 × 30 | 40 | 36 | Æ140 | M16 × 24 | NAMUR G1/4" | ||
| AT240 | 660 | 291 | 260 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/4" | ||
| AT270 | 740 | 330 | 294 | 30 | 130 × 30 | 50 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT300 | 798 | 354 | 336 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT350 | 880 | 408 | 385 | 30 | 130 × 30 | 60 | 46 | Æ165 | M20 × 25 | NAMUR G1/2" | ||
| AT400 | 950 | 464 | 516 | 30 | 130 × 30 | 60 | 55 | Æ254 | Æ165 | 8-M16 ×25 | M20 × 25 | NAMUR G1/2" |
