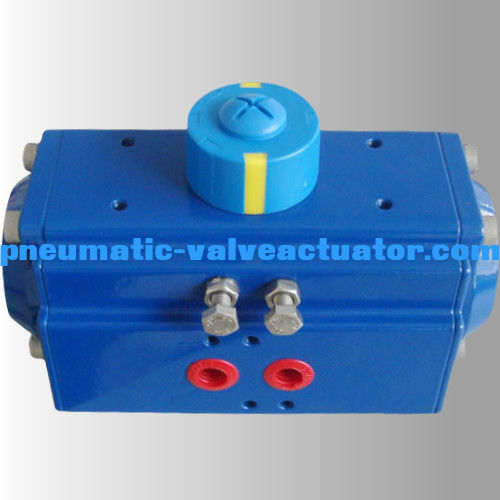

Пневматический исполнитель с стойкой и козырьком с ПТФЕ-покрытием Синий исполнитель
Пневматические приводы
| Материал |
Сплав алюминия экструдированный |
| Угол вращения |
0 ~ 90 градусов |
| Структура |
Сдвигающийся приводной механизм с стойкой и колесами |
| Рабочее давление |
2 ~ 8 бар |
| Обработка поверхности |
твердое анодирование |
| Рабочая температура |
Нормальная температура: -20oC ((-4°F) ~ 80oC (+176°F);
Высокая температура: -15oC ((+5°F) ~ 150oC (+302°F);
Низкая температура: -40oC ((-104°F) ~ 80oC (+176°F). |
| Соединение |
NAMUR, ISO5211 и DIN3337 |
| Применение |
шаровой клапан, клапан бабочки и вращающаяся машина |
| Цвет чашки |
серый, черный, голубой, темно-синий, красный, оранжевый |
Двухдействующие пневматические приводы
CCW
Воздух в порт А выталкивает порши наружу, заставляя колесо вращаться против часовой стрелки, в то время как воздух выводится из порта Б.
Воздух в порт B заставляет поршны двигаться внутрь, заставляя колесо вращаться по часовой стрелке, пока воздух выводится из порта А.
CW
Воздух в порт А выталкивает поршны наружу, заставляя колесо вращаться по часовой стрелке, в то время как воздух выводится из порта Б.
Воздух в порт B заставляет поршны двигаться внутрь, заставляя колесо вращаться против часовой стрелки, в то время как воздух выводится из порта А.
Пневматические приводы обратной пружины
CCW
Воздух в порт А выталкивает порши наружу, заставляя пружины сжиматься. Пенион вращается против часовой стрелки, пока воздух выводится из порта В.
Потеря давления воздуха на порте А, накопленная энергия в пружинах заставляет поршни двигаться внутрь.
CW
Воздух в порте В выталкивает порши наружу, заставляя пружины сжиматься. Пенион вращается против часовой стрелки, пока воздух выводится из порта В.
Потеря давления воздуха на порте А, накопленная энергия в пружинах заставляет поршни двигаться внутрь.
Основные особенности
Пневматические вращающие приводы широко используются в шаровых клапанах и бабочных клапанах.
Низкая стоимость, компактный дизайн, долгий срок службы.
Тип пневматического привода: однодействующий (возвращение пружины) или двудействующий.
Цвет: оранжевый, синий, черный, тёмно-серый. мы принимаем OEM цвета и бренд.
Рабочее давление пневматического привода: 0,3 - 0,8 МПа
Нижнее соединение: ISO 5211
Стандарт соленоидного клапана: Намур
Аксессуары пневматического привода: ограничительная выключательная коробка, электромоторный клапан, позиционер.
Размер пневматического привода
| Модель |
А. |
В. |
В |
D |
H×I |
G |
N |
J |
К |
Л |
М |
Воздушное соединение |
| ATO32 |
110 |
45 |
45 |
20 |
50х25 |
12 |
9 |
Æ36 |
|
М5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80х30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
М5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80х30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
М5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80х30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80х30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80х30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80х30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| АТ105 |
268 |
133 |
121 |
20 |
80х30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80х30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80х30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80х30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| АТ190 |
528 |
232 |
206 |
30 |
130х30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130х30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130х30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130х30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130х30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130х30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130х30 |
60 |
55 |
Æ254 |
Æ165 |
8-М16×25 |
M20×25 |
NAMUR G1/2" |
Применение продукта
Пневматический приводящий механизм серии AT Rack & Pinion состоит из двойных поршень, приводящихся с помощью стойки и пиниона. Существует две модели. Одна из них - модель с двойным действием, а другая - модель с весенним возвращением,которые могут соответствовать различным горючимКоррозионные, пыльные, сильные магнитные поля, излучение, вибрации Коррозионная среда внутри или снаружи.
Автоуправление в области электроэнергии, нефтехимии, металлургии, нефти, газа, города, строительства, водоотведения, химической промышленности, нефтепереработки, горнодобывающей промышленности, электростанций, металлургии, архитектуры,лекарства, продовольствие, газ, научные исследования и т.д.
