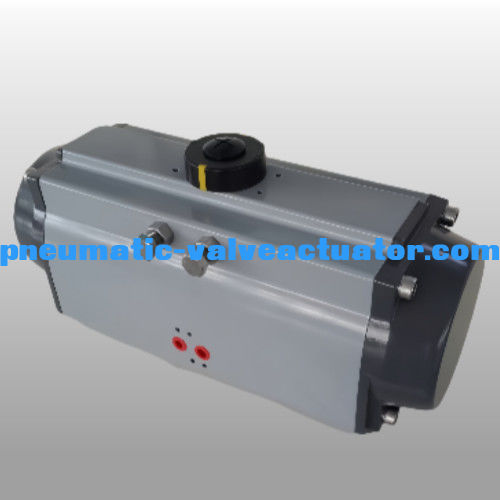

Высокотемпературный витонный уплотнитель и пневматический актуатор 90 градусов
Пневматические приводы
| Материал |
Сплав алюминия экструдированный |
| Угол вращения |
0 ~ 90° ±5° |
| Структура |
Ротационный приводной механизм с стойкой и зубчатым приводом |
| Рабочее давление |
2 ~ 8 бар |
| Обработка поверхности |
Твердое анодирование |
| Рабочая температура |
Нормальная температура: -20oC ((-4°F) ~ 80oC (+176°F)
Высокая температура: -15oC ((+5°F) ~ 150oC (+302°F)
Низкая температура: -40oC ((-104°F) ~ 80oC (+176°F) |
| Соединение |
NAMUR, ISO5211 и DIN3337 |
| Применение |
шаровой клапан, клапан бабочки и вращающаяся машина |
| Конечный цвет |
серый, черный, голубой, темно-синий, красный, оранжевый |
Конструкция пневматического привода серии AT
1.Показатель
Позиционный индикатор с NAMUR удобен для монтажа аксессуаров, таких как переключатель ограничения, позиционер и так далее.
2- Мнение
Пинион высокоточный и интегративный, изготовленный из никелевой стали, полностью соответствующий последним стандартам ISO5211, DIN3337, NAMUR.Размеры могут быть настроены и нержавеющая сталь доступна.
3Корпус привода
В соответствии с различными требованиями, экструдированный алюминиевый сплав ASTM6005 корпус может быть обработан с твердым анодированным, порошкообразным полиэстером, окрашенным (различные цвета доступны, такие как синий, оранжевый,жёлтый и т.д.) или ПТФЕ или никелированных.
4- Конец крышки.
Полиэстер из алюминиевого порошка для литья, окрашенный в разные цвета, PTFE или никелированный.
5Пистоны.
Двойные стойковые поршни изготавливаются из литейного алюминия, обработанного жестким анодированным или из литой стали с оцинкованной.переворачивая вращение, просто переворачивая поршны.
6.Подстраивание путешествия
Два независимых внешних болта регулировки тормоза могут легко и точно регулировать 5 ̊ как в открытом, так и в закрытом направлении.
7Высокопроизводительные пружины
Предварительно загруженные пружины покрытия изготавливаются из высококачественного материала для устойчивости к коррозии и более длительного жизненного цикла,которые могут быть безопасно и удобно демонтированы для удовлетворения различных требований крутящего момента путем изменения количества пружин.
8Подшипники и руководство
Изготовлен из низкого трения, долговечного композитного материала, чтобы избежать прямого контакта между металлами.
9. О-кольца
О-кольца из резины NBR обеспечивают беспроблемную работу при стандартных температурных диапазонах.
Размер пневматического привода
| Модель |
А. |
В. |
В |
D |
H×I |
G |
N |
J |
К |
Л |
М |
Воздушное соединение |
| ATO32 |
110 |
45 |
45 |
20 |
50х25 |
12 |
9 |
Æ36 |
|
М5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80х30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
М5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80х30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
М5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80х30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80х30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80х30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80х30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| АТ105 |
268 |
133 |
121 |
20 |
80х30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80х30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80х30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80х30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| АТ190 |
528 |
232 |
206 |
30 |
130х30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130х30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130х30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130х30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130х30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130х30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130х30 |
60 |
55 |
Æ254 |
Æ165 |
8-М16×25 |
M20×25 |
NAMUR G1/2" |
Применение продукта
Пневматический приводящий двигатель серии AT состоит из двойных поршень, приводящихся с помощью стойки и зубчатых колес. Существует две модели. Одна - модель двойного действия, а другая - модель весеннего возврата.которые могут соответствовать различным горючимКоррозионные, пыльные, сильные магнитные поля, излучение, вибрации Коррозионная среда внутри или снаружи.
Автоуправление в области электроэнергии, нефтехимии, металлургии, нефти, газа, города, строительства, водоотведения, химической промышленности, нефтепереработки, горнодобывающей промышленности, электростанций, металлургии, архитектуры,лекарства, продовольствие, газ, научные исследования и т.д.
