Индивидуальные пневматические приводы реечного типа для четвертьоборотных пневматических приводов

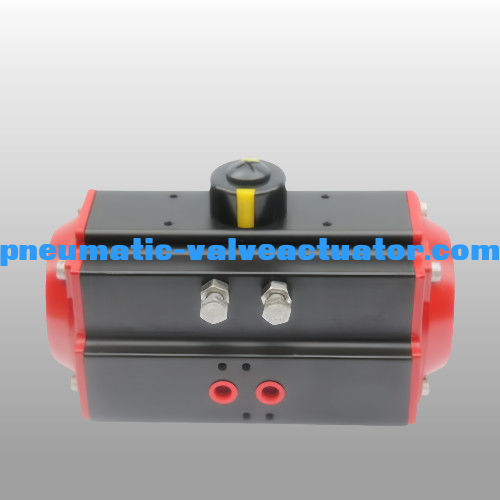

Пневматический привод
| Материал |
Экструдированный алюминиевый сплав |
| Угол поворота |
0~90 градусов |
| Конструкция |
Реечный поворотный привод |
| Рабочее давление |
2~8 бар |
| Обработка поверхности |
Жесткое анодирование |
| Рабочая температура |
Нормальная температура: -20ºC(-4°F) ~ 80ºC (+176°F);
Высокая температура: -15ºC(+5°F) ~ 150ºC (+302°F);
Низкая температура: -40ºC(-104°F) ~ 80ºC (+176°F). |
| Соединение |
NAMUR, ISO5211 и DIN3337 |
| Применение |
Шаровые краны, поворотные заслонки и поворотные механизмы |
| Цвет корпуса |
Серый, черный, небесно-голубой, темно-синий, красный, оранжевый |
Заявление об использовании и выборе пневматических приводов серии AT
Благодаря исследованиям, разработкам и дизайну пневматические приводы серии AT включают в себя новейшие технологии, материалы и инновационные идеи. Продукт с гордостью может похвастаться следующими характеристиками.
Полное соответствие последним спецификациям: ISO5211,DIN3337 и VDINDE-3854,NAMUR.
Экструдированный высокопрочный алюминиевый корпус обладает отшлифованной внутренней поверхностью с твердым анодным оксидированием для длительного срока службы. Lизкий коэффициент трения и быстрая производительность.
Отличная компактная и модернизированная конструкция наряду с различными спецификациями делает выбор экономичным и выгодным.
Все рабочие поверхности используют высококачественные подшипники что приводит к низкому трению, большому сроку службы и отсутствию шума
Два независимых внешних регулировочных болта позволяют легко и точно регулировать ±5°в обоих направлениях открытия и закрытия.
Приводы с одинаковым контуром имеют функциональные режимы двойного действия и одинарного действия (с пружинным возвратом). Пружинный возврат имеет нормально открытый и нормально закрытый типы.
Многофункциональный индикатор с NAMUR удобен для установки аксессуаров.
Предварительно сжатая пружина нагрузки удобна для безопасной установки и демонтажа.
Поршни и торцевые крышки из литого алюминия имеют высокую прочность и легкий вес.
Различные материалы уплотнительных колец доступны для высоких и низких температур.
Электромагнитные клапаны легко монтируются без каких-либо соединительных планок.
Основные характеристики
Пневматические поворотные приводы широко используются в шаровых кранах и поворотных заслонках.
Низкая стоимость, компактный дизайн, долгий срок службы.
Тип пневматического привода: одинарного действия (с пружинным возвратом) или двойного действия.
Цвет: оранжевый, синий, черный, темно-серый. мы принимаем цвета и бренды OEM.
Рабочее давление пневматического привода: 0,3~0,8 МПа
Нижнее соединение: ISO 5211
Стандарт электромагнитного клапана: Namur
Аксессуары пневматического привода: коробка концевого выключателя, электромагнитный клапан, позиционер.
Размеры пневматического привода
| Модель |
A |
B |
C |
D |
H×I |
G |
N |
J |
K |
L |
M |
Подключение воздуха |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Æ36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Æ50 |
Æ36 |
M6×10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Æ70 |
Æ50 |
M8×13 |
M6×10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Æ102 |
Æ70 |
M10×16 |
M8×13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Æ125 |
Æ102 |
M12×20 |
M10×16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Æ140 |
|
M16×24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Æ165 |
|
M20×25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Æ254 |
Æ165 |
8-M16×25 |
M20×25 |
NAMUR G1/2" |
Применение продукта
Пневматический привод серии AT изготовлен из двух поршней, приводимых в действие рейками и шестернями. Существует две модели. Одна - модель двойного действия, а другая - модель с пружинным возвратом, которая может соответствовать различным воспламеняющимся, коррозионным, пыльным, сильным магнитным полям, радиации, вибрации, коррозионной среде внутри или снаружи помещений.
Автоматическое управление в области электроэнергетики, нефтехимии, металлургии, нефти, газа, города, строительства, дренажа, химической промышленности, нефтепереработки, горнодобывающей промышленности, электростанций, металлургии, архитектуры, медицины, пищевой промышленности, газа, научных исследований и т. д.
