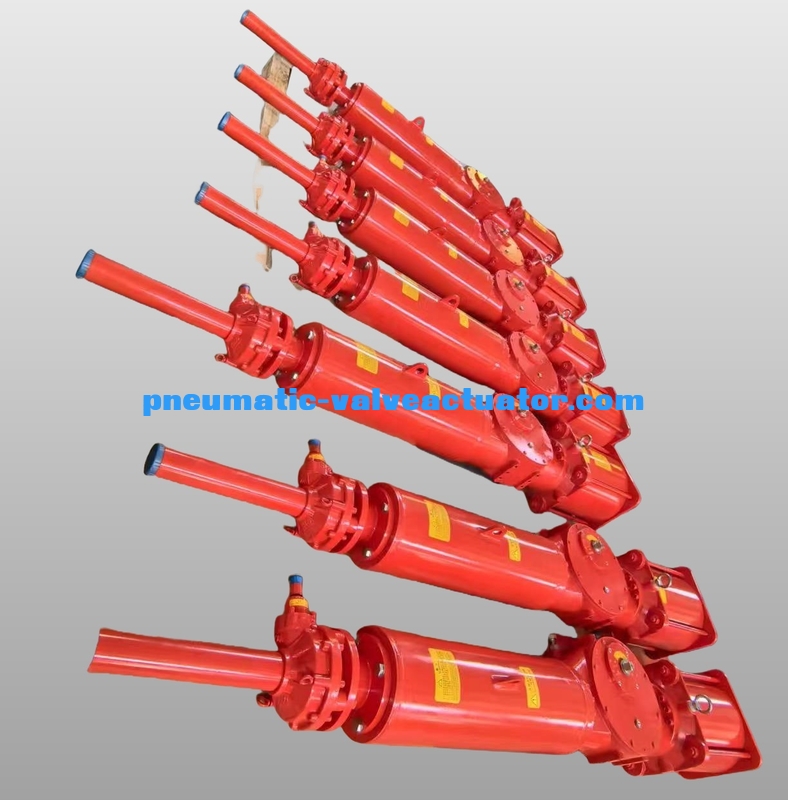

HPY B серия Scotch Yoke Пневматический приводы двойной действия простой действия

Основные особенности

Устройства с винтовым игом имеют высокомодульную конструкцию и разделены на цилиндровый модуль (гидравлический цилиндровый модуль), коробковый модуль и пружинный модуль для упрощения конфигурации поля.Пользователи могут гибко выбирать режим действия в соответствии с фактическими требованиями к использованию, с сильной взаимностью и универсальностью. он может легко реализовать комбинацию и замену одно- и двойного действия, ручной работы и других модулей без необходимости специальных инструментов.Цилиндр или гидравлический цилиндровый модуль могут быть сконфигурированы с одной или обеих сторон.
Центральный корпус и ярмо сделаны из пластичного железа или чугунной стали, иголка из сплавной стали с отличными механическими характеристиками,и регулировочные болты и крепежные болты фланца с обеих сторон центрального корпуса относятся к классу 12Обработка центрального корпуса состоит из одноступенчатой формовки с четырех сторон высокоточным горизонтальным механическим центром для высокой точности передачи.
Трансмиссия иковой булавки оснащена квадратной структурой медного слайдера, что обеспечивает плавную передачу.Контакт поверхности с игом может лучше защитить рабочую поверхность и продлить срок службыПротивоположность износу и самосмазка алюминиевых бронзовых слайдеров могут эффективно повысить эффективность передачи.
Воздушные соединения расположены спереди и сзади симметрично, что удобно для установки крепежных панелей и соединительных трубопроводов.Два воздушных соединения могут удовлетворить требования клиентов к скорости движения. Различные воздушные интерфейсы для трубных нитей доступны. Подъемные кольца устанавливаются в соответствии со всем центром тяжести, что удобно для подъема привода.Кольца обрабатываются антикоррозионной дакрозой и освещают.
